        Блоки камер приема и запуска средств очистки и диагностики

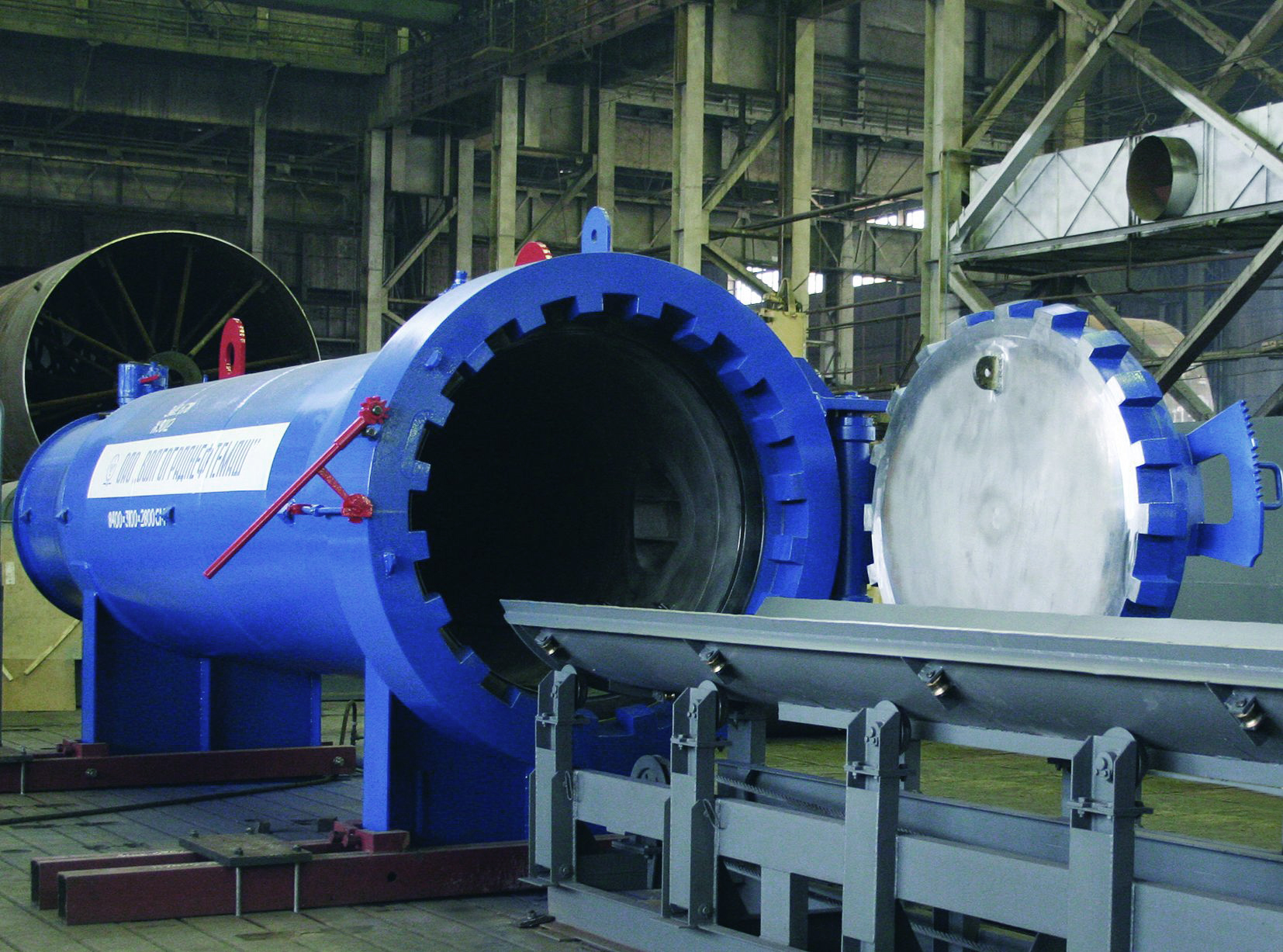

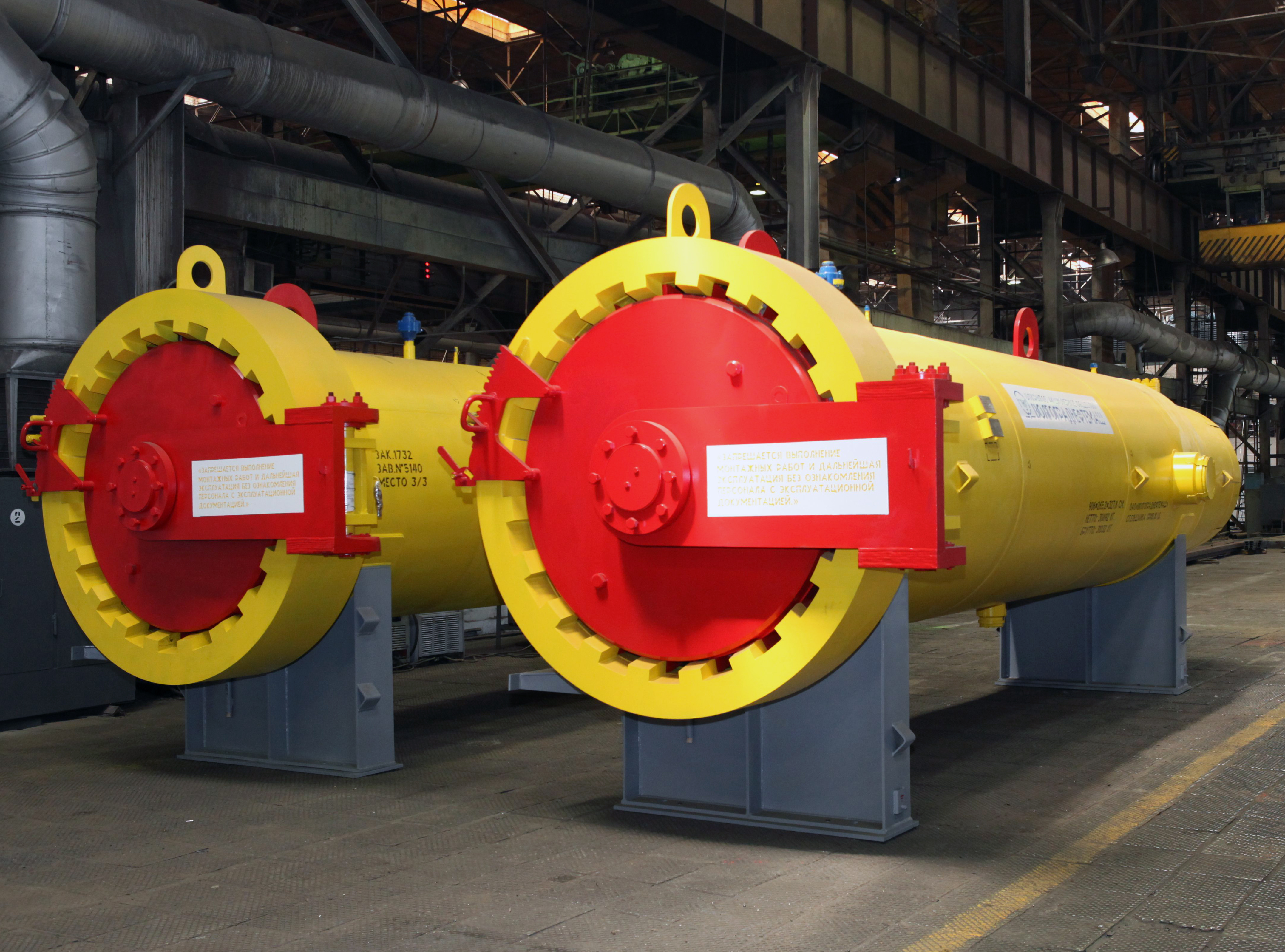

        Блоки камер запуска и приема внутритрубных устройств газопроводов с быстродействующим затвором байонетного типа собственного производства.

        Подробнее
        • Блоки камер приема и запуска средств очистки и диагностики
        • Блоки камер приема и запуска средств очистки и диагностики
        • Блоки камер приема и запуска средств очистки и диагностики
        • Блоки камер приема и запуска средств очистки и диагностики
        • Блоки камер приема и запуска средств очистки и диагностики
        • Блоки камер приема и запуска средств очистки и диагностики

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос
        • Описание
        • Документация
        Описание
        Предназначены для установки на магистральных газопроводах с целью периодического запуска внутритрубных устройств —снарядов-дефектоскопов, очистных скребков и других поточных средств.

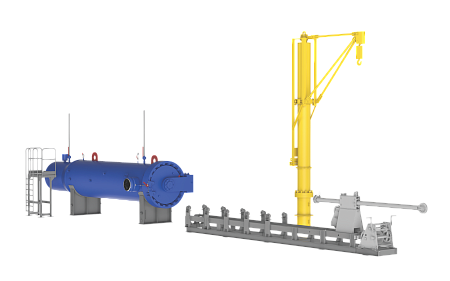

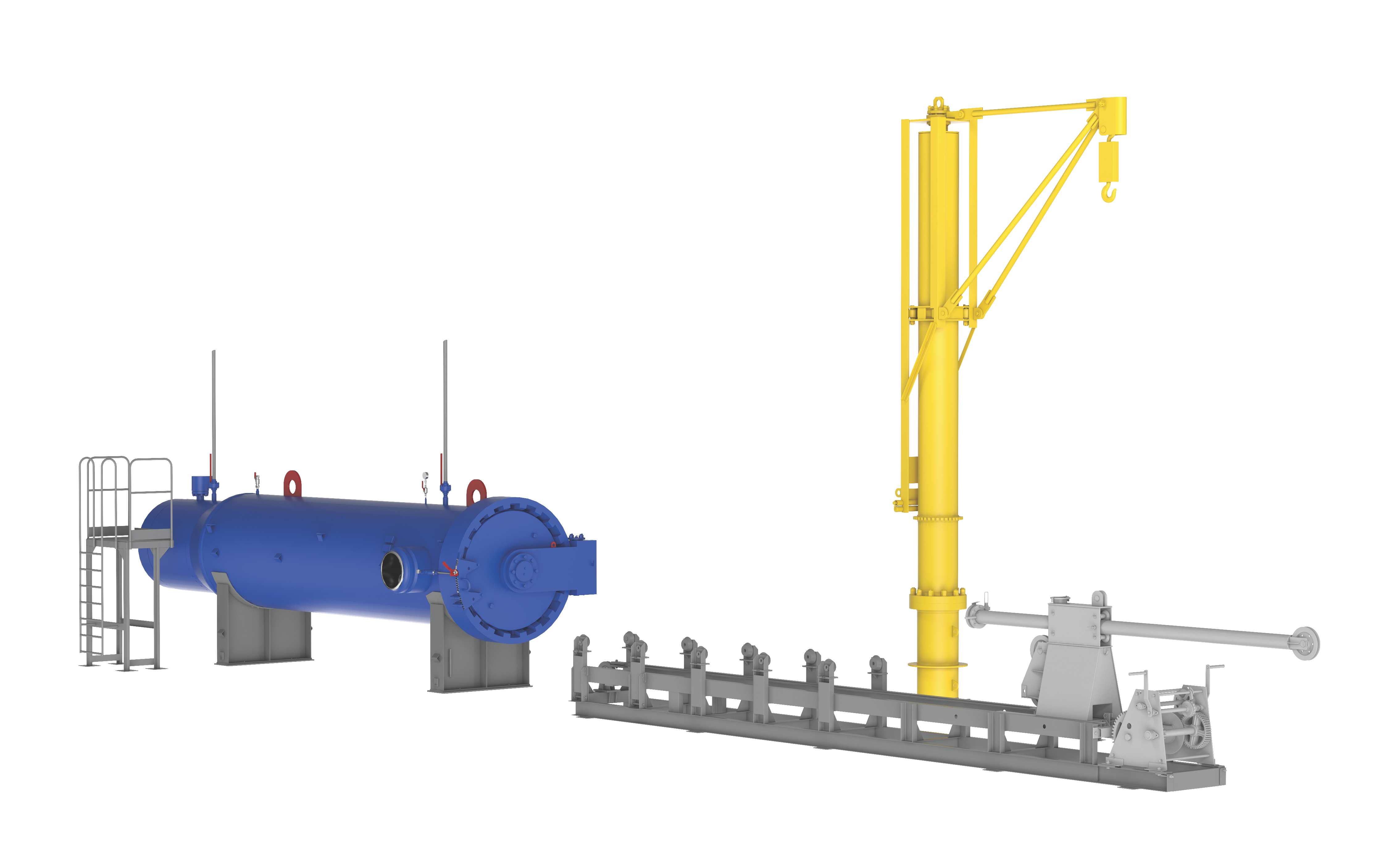

        В комплектность блока камеры входят: камера запуска/приема, устройство запасовки/извлечения, устройство загрузочное (кран консольный), комплект площадок обслуживания (для камер DN1000÷1400), запасные и монтажные части, фундаментные болты.

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
        — номинальный диаметр трубопровода 300, 500, 700, 1000, 1200, 1400 мм;
        — температура стенки от -60 до +80 °С;
        — давление 8,0÷12,5 МПа;
        — рабочая среда природный газ;
        — сейсмичность до 9 баллов по MSK-64 включительно;
        — срок службы до 50 лет.

        МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ:
        — корпус - углеродистая сталь (09Г2С);
        — затвор - легированная сталь (12ХН3А).

        СТАНДАРТЫ ПРОЕКТИРОВАНИЯ И ИЗГОТОВЛЕНИЯ:
        - ГОСТ 34347-2017;
        - СТО Газпром 2-4.4-1295-2023;
        - ТР ТС 010/2011; ТР ТС 012/2011; ТР ТС 032/2013.
        Документация
        Унифицированный опросный для дочерних обществ ПАО Газпром
        120.6 Кб
        Унифицированный опросный для дочерних обществ ПАО Газпром
        147.5 Кб
        Опросный лист для заказа блоков (устройств) камер запуска и приема ВТУ
        358.9 Кб
        Опросный лист для заказа блоков (устройств) камер запуска и приема ВТУ
        90.5 Кб
        Буклет ВНМ технологические возможности и выпускаемая продукция
        22 Мб
        ЕАЭС N RU Д-RU.PA01.B.15754 21
        505.2 Кб
        сертификат на тип ЕАЭС RU T-RU.АЖ49.00726
        708.8 Кб
