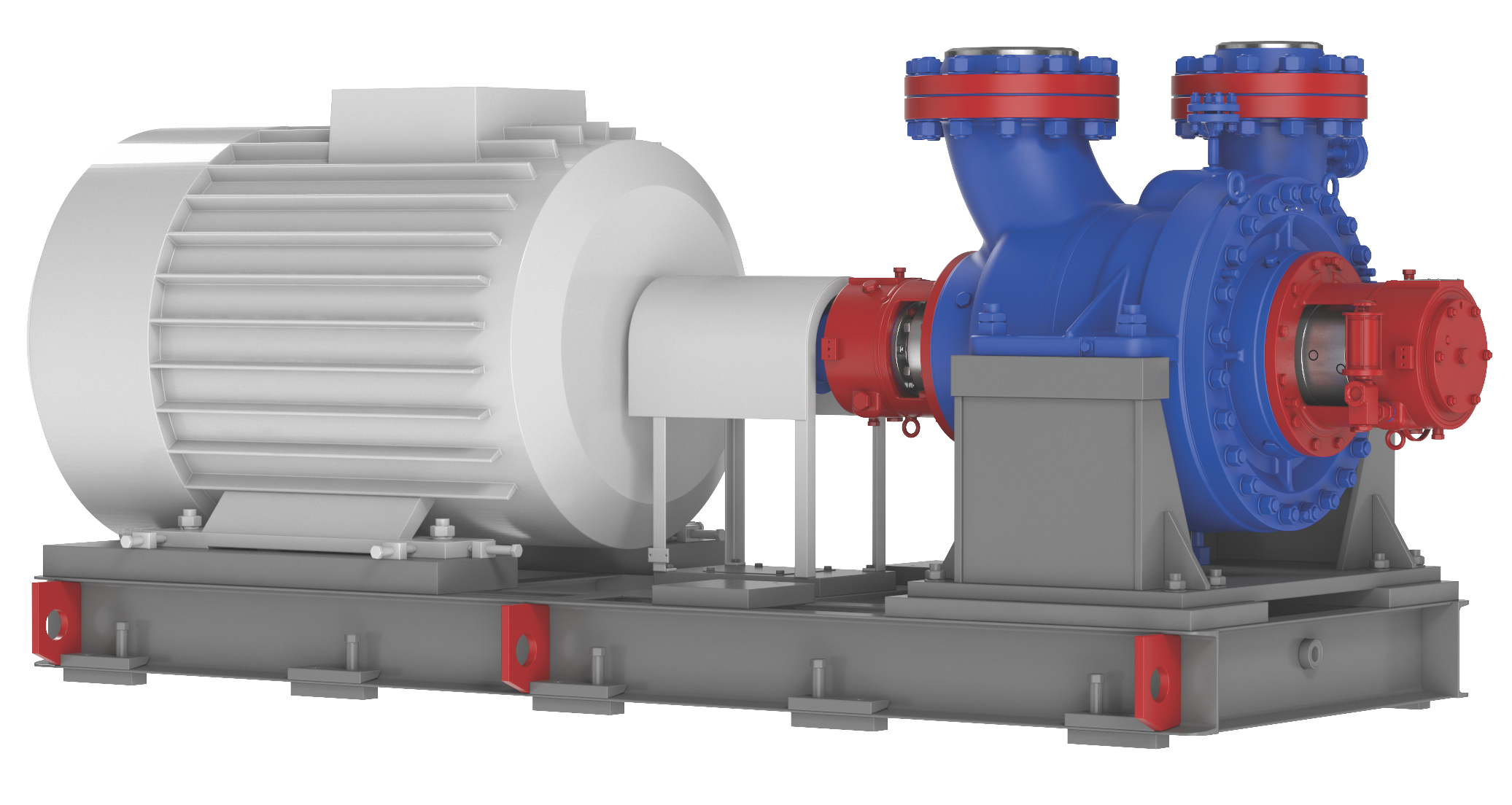

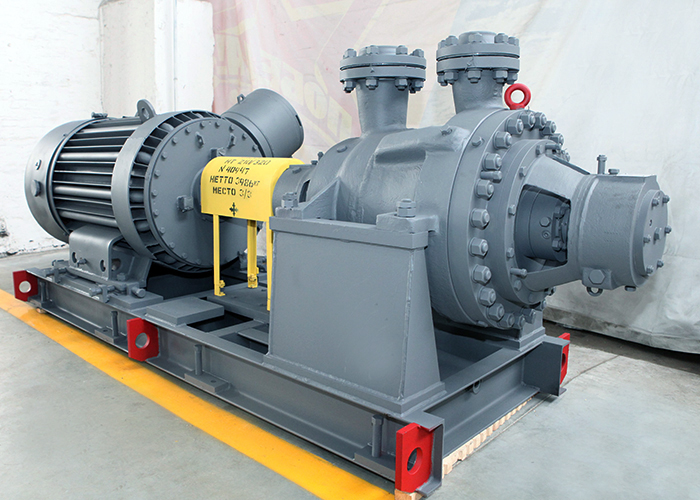

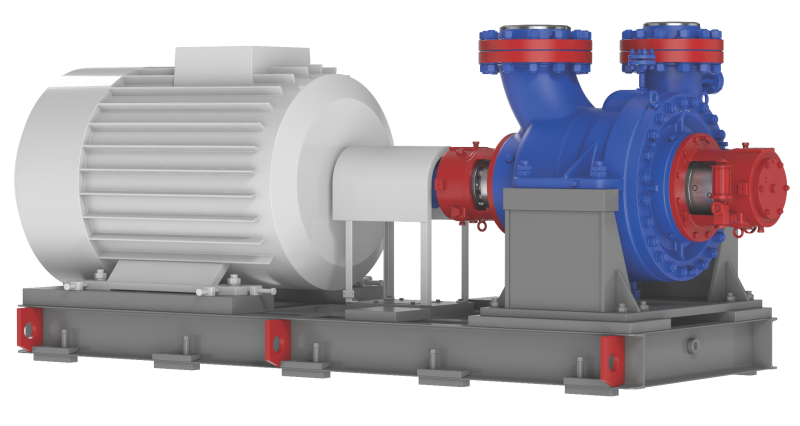

Конструкция насосов двухопорных одноступенчатых/двухступенчатых спроектирована в соответствии с требованиями стандарта ГОСТ 32601 (API 610) по типу ВВ2.
ТЕХНИЧЕСКИЕ ХАРАКТИРИСТИКИ:
— подача от 25 до 1800 м3/ч;
— напор от 30 до 400 м;
— рабочее давление до 6,3 МПа;
— частота вращения вала 1500, 3000 об/мин.
РАБОЧАЯ СРЕДА:
нефть, нефтепродукты, химические продукты, химические водные растворы, сжиженные углеводородные газы и другие жидкости, близкие с указанными по свойствам.
ПАРАМЕТРЫ ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТИ:
— плотность не более 1200 кг/м2;
— вязкость от 2×10-4 м2/с до 6×10-4 м2/с;
— температура от - 80°С до +420°С.
Выбор материального исполнения насоса зависит от температуры и свойств перекачиваемой среды.
МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ:
— корпус 25Л, 20ГМЛ, 20Х5МЛ, 20Х13Л, 15Х14НЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ;
— рабочее колесо 25Л, 20ГМЛ, 20Х5МЛ, 20Х13Л, 15Х14НЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ;
— вал 40Х, 20Х13, 30Х13, 45Х14Н14В2М, 10Х17Н13М2Т;
— корпус подшипникового узла 25Л, 20ГМЛ.
|
Заказ |
Обозначение |
Число оборотов насоса, об/мин |
Примечание |
|||
|
2950 |
1475 |
|||||
|
подача, м3/ч |
напор, м |
подача, м3/ч |
напор, м |
|||
|
Центробежные нефтяные насосы НТ, ТСД (двухопорные) |
1. Указанные подача и напор –
номинальные 2. Насосы изготавливаются в
соответствии с ТУ51-0303-29-2005 3. Материал проточной части
насосов: С - сталь углеродистая 25Л; 20ГМЛ X - сталь хромистая 20Х5МЛ;20Х13Л Н – сталь хромоникель-титановая
12Х18Н9ТЛ |
|||||
|
88 |
НТ120/200 |
- |
- |
120 |
200 |
|
|
91 |
НТ120/320 |
120 |
320 |
60 |
80 |
|
|
92 |
НТ210/200 |
- |
- |
210 |
200 |
|
|
90 |
НТ210/320 |
210 |
320 |
100 |
80 |
|
|
80 |
НТ300/200 |
- |
- |
300 |
200 |
|
|
79 |
НТ560/335-300 |
560 |
300 |
280 |
75 |
|
|
335 |
300 |
170 |
75 |
|||
|
65 |
НТ600/125 |
600 |
125 |
300 |
30 |
|
|
76 |
НТ600/200 |
600 |
200 |
300 |
50 |
|
|
|
НТ1000/320 |
1000 |
320 |
500 |
80 |
|
|
|
НТ1500/200 |
1500 |
200 |
750 |
50 |
|
|
|
ТСД63/800 |
100 |
800 |
50 |
200 |
|
|
10 |
ТСД210/800 |
210 |
800 |
100 |
200 |
|
